ثانيا"-2
سلسلة الغواصات التقليدية الألمانية الصنع طراز 209/1400
سلسلة الغواصات التقليدية الألمانية الصنع طراز 209/1400
“Type 209/1400” - Class SSK

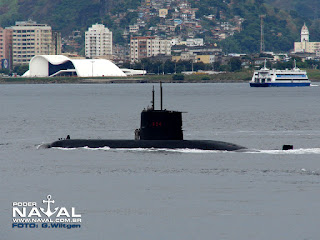

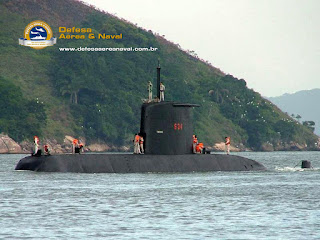

الغواصة التقليدية البرازيلية الصنع تيكونا
(Brazilian Submarine Type 209/1400 Tikuna -(SSK
التصميم و الصنع : HDW تم تصنيع الغواصة في أحواض بناء السفن البرازيلية ريدوجانيرو Navy Arsenal of Rio de Janeiro
الازاحة القصـوى :- 1586 طن ( غائصة ) ، 1454 طن ( طافية ) .
الابعــــــاد :- الطول : 62 م ، العرض : 6.2 م ، الغاطس : 5.5 م .
القوة الدافــعة :- 4 محركات ديزل – كهرباء MTU 12V 396 يقدرة حصانية كلية قدرها 3760 ( 2.76 ميغا واط)، محرك كهربائي نوع سيمنز Siemens بقدرة حصانيه كلية قدرها 5000 ( 3676 كيلو واط ) ، 4 مولدات كهربائية Siemens بقدرة كلية 2760 كيلو واط ، رفاس واحد.
التجهيز الالكتروني :- رادار ملاحي نوع Terma Scanter ، جهاز تنصت مائي - سونار – Atlas Elektronik GmbH CSU 83/1 للبحث و الهجوم سالب/موجب ،جهازتنصت جانبي STN Atlas Elektronik FAS-3 Flank arrey، جهاز تنصت سونار هيكلي MAS 83، نظام ادراة و قيادة نوع ISUS 83-13 مدمج مع الحاسوب ، نظام حرب الكترونية مضاد Argos AR-900 نظام تحذير راداري . 2 سارية لنظام الكتروبصري/ بيرسكوب نوع Kollmorgen Mod 76 لا يخترق هيكل الغواصة.
التسليـــــح :- 8 انابيب لاطلاق طوربيد 533 ملم في المقدمة (مع 8 طوربيدات اضافية) الطوربيدات نوع Mk 24 Tigerfish Mod.1 أو Bofors T2000 . أمكانية أستخدام الغام صوتية /مغناطيسية نوع MCF-01/100 (المجموع 32 لغم).
السرعة القصوى :- 20 عقدة ( غائصة ) ، 11 عقدة ( طافية ) .
الــــــمدى :- 12000 كم بسرعة 8 عقدة طافية أو بأستخدام المنشاق/سنوركل أو 400 ميل بحري (741كم) بسرعة 4 عقد بحرية.
الطاقــــــم :- 41 فرداً .
عمق الغوص: 300 متر.
مدة الابحـــار :- 60 يوماً متصلة .
الملاحظـــات :- بعد ان حصلت البرازيل على أربعة غواصات من طراز Type 209/1400 أوصت البحرية البرازيلية في عام 1995 على بناء فئة معدلة منها من تصميم مديرية الهندسة البحرية البرازيلية Naval engineering directorate وتم المصادقة على التصميم من قبل HDW و كان مخططا بناء غواصتين منها غير انه قلص الى غواصة واحدة فقط نتيجة لتقليص النفقات حيث بدا بناء الغواصة في حزيران/يونيو عام 1996 ليتم أكمال الغواصة في أذار/مارس من عام 2005 ولتدخل الخدمة في البحرية البرازيلية في نهاية عام 2005. الغواصة مشابهة من حيث القدرات للغواصة التركية Gur class. جهزت الغواصة بمنظومة بطاريات ذات طاقة عالية GRP Lead-Acid. في عام 2008 منحت البحرية البرازيلية شركة لوكهيد مارتين Lockheed Martin عقدا بقيمة 35 مليون دولار لتحديث غواصاتها الخمسة وتزويدها بمنظومة قيادة و سيطرة و أدارة معركة Combat system نوع AN/BYG-501 Mod 1 وتجهيز الغواصات بقدرة أطلاق طوربيدات من نوع MK 48 Mod 6.
