الفصل الثالث-الغواصات التقليدية-Type-039 /Song Class


الغواصة التقليدية الصينية طراز " تايب -039/ سونغ "

“Type-039 “/ Song – Class ( SSK )




التصميم والصنع :- احواض بناء السفن الحكومية الصينية Wuhan Shipbuilding و Jiangnan Shipyard.

المهــــــام :- غواصة دورية مضادة للسفن .

الاستخــــدام :- بحرية جيش التحرير الشعبي الصيني -People's Liberation Army Navy

الازاحة القصـوى :-2250 طن (غائصة) ، 1700 طن (طافية).

الابعــــــاد :- الطول : 74.9 م ، العرض : 8.4 م ، الغاطس : 5.3 م .

القوة الدافــعة :- 4 محركات ديزل المانية الصنع  MTU 16V396SE84 بقدرة حصانية تبلغ 6092 (4.48  ميغا واط) . 4 مولدات كهربائية ، محرك كهربائي ، جذع منفرد و رفاس واحد بسبع شفر.

التجهيز الالكتروني :- رادار ملاحي بالموجة I-band، جهاز تنصت مائي - سونار - هيكلي في مقدمة الغواصة سالب/موجب للهجوم والبحث بالتردد المتوسط ، جهاز تنصت/سونار جانبي موجب بالتردد الواطئ. نظام قيادة وسيطرة طوعي-أوتوماتكي- نظام تحذير راداري من نوع 921-A

التسليـــــح :- 6 انابيب اطلاق طوربيدات 533 ملم، لأطلاق طوربيدات من نوع SAET-60E) Yu-3) التوجيه بالصوت سالب/موجب لمدى 15 كم، بسرعة 40 عقدة. أو طوربيدات نوع SAET-50Yu-4) موجه بالصوت موجب بمدى 15 كم، و سرعة 30 عقدة. كذلك من الممكن طوربيد نوع Yu-6 الأحدث الموجه بالأثر wake-homing torpedoes. تحمل من (16-20) طوربيد. يمكن أطلاق مقذوفات من نوع YJ-82/ C-801 مضادة للسفن بمدى 40 كم. يمكن ان تقوم بمهام بث الألغام حيث يمكن ان تحمل من (24-36 لغم) بدلا من التسليح الأساسي.

السرعة القصوى : 22 عقدة (غائصة)، 15 عقدة (طافية).

الطاقــــــم : 60 فرداً .

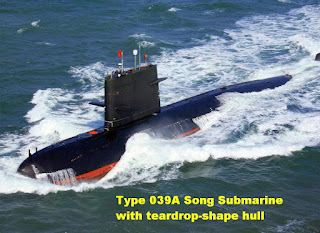

الملاحظـــات :-بدأت أول غواصة من هذا الطراز من الغواصات الصينية الحديثة والمتقدمة تجارب الأبحار في عام 1995. و هي أول غواصة صينية بتصميم حديث قياسا لسابقاتها من أنواع الغواصات الصينية الصنع لتحل محل الغواصات الصينية الأقدم من طراز (Romeo class (Type 033، فهي أول غواصة تصمم بهيئة قطرة الدمع teardrop-shape حيث ان التصميم هذا يتميز بأنخفاض السحب هيدروديناميكي لبدن وشراع الغواصة.كذلك تمتاز الغواصة بأنها لأول مرة بجذع منفرد و رفاس/مروحة مائلة skew propeller كذلك فهي أول غواصة صينية يمكنها أطلاق مقذوفات YJ-82 من خلال أنابيب الطوربيد. تعرف رسميا ب Type 039 فيما يطلق عليها الناتو Song class. يعتقد ان بناء الغواصة قد بدأ في عام 1991 وان الغواصة الأولى التي تعرف بالترقيم 320 تم بناءها في أحواض بناء السفن في Wuhan وقد أنزلت للبحر في عام 1994 وبعد سلسلة التجارب و الأختبارات البحرية الطويلة أنضمت الى البحرية الصينية في 1999. ظهرت غواصات سونغ في نموذجها الأول بشراع/ برج للغواصة متدرج شبيه ببرج الغواصة Ming/Romeo class وقد ساعدت التجارب الطويلة المنتجين على تحسين أداء و تعديل تصميم الغواصة في النماذج اللاحقة حيث ظهر ان البرج المتدرج stepped sail يزيد من الضوضاء التي تخلفها الغواصة. لكن الغواصات اللاحقة تم تعديل تصميم البرج المخروطي ليكون من طبقة واحدة -راجع الصور المرفقة- يمتاز شراع الغواصة بوجود جنيحات التوازن في مقدمة الشراع الى الأسفل قليلا . في عام 1995 عاودت أحواض بناء السفن في ووهان بناء هذا الطراز من الغواصات بفئته المحدثة Type 039G و التي أمتازت ببرج مستوي من طبقة واحدة. الغواصات من هذا الطراز أمتازت بأستخدام تقنيات حديثة و تجميع معدات غربية المنشأ و روسية في هذا الطراز من الغواصات لكن هذا ذاته يخلق الكثير من المشاكل و الصعوبات أيضا. غرفة المحركات تم عزلها لتقليل ضجيج المحركات فيما تم أستخدام مانع صدمات shock-absorbent لتقليل الأهتزازات في غرفة المحركات مما يقلل الصوت المنبعث منها. كذلك تم أستخدام قطع من بلاط المطاطية لاكساء جسم الغواصة لتقليل بصمتها الصوتية. جهاز السونار المستخدم في الغواصة يعتقد انه نسخة صينية من السونار الفرنسي Thomson-CSFTSM-2233 القادرعلى تتبع في وقت واحد من 4 -12 هدف اعتمادا على وظيفة التي يتم استخدامه بها. فيما مصفوفات السونار الجانبي يعتقد أنها من نوع Thomson-CSF TSM-2255 القادر على تتبع 4 أهداف في وقت واحد من مسافة تزيد عن 30 كم. كذلك فأن الغواصة تستخدم سونار أيجابي لتحديد المدى passive ranging sonar  صيني الصنع من نوع H/SQG-04 بالأضافة الى الكشف السطحي برادار صغير الحجم يعمل بالموجة I-band radar . هذه الغواصات الصينية هي الأولى التي يتم تزويدها بتدابير دعم إلكترونية متكاملة Integrated electronic support measures/ جهاز أنذار راداري Radar warning receiver system  مخصص كمعدات استطلاع راداري تعمل بالنطاق الموجي S - Ku bands و بمعدل اكتشاف 100٪، ان نظام SRW209 تلقائي بالكامل ويمكن تشغيله إما من قبل مشغل واحد مع وحدة تحكم مع color CRT (التي يمكن استبدالها ب LCD) كوحدة العرض، أو مرتبط بنظام المعطيات القتالية Combat data system، والذي قادر على تتبع أهداف متعددة. وقد تم تجهيزالغواصات طراز سونغ بنظام قيادة و سيطرة متعدد الأدوار. وهو نسخة مطورة من نظام القيادة و السيطرة المستخدم في الغواصات طراز مينغ (Ming class (Type 035. وتستخدم البيانات التي يوفرها النظام للسيطرة على الغواصة، وإطلاق الطوربيدات والمقذوفات. غير ان الخبراء الغربيين يعتقدون أن هذا النظام هو بمستوى نفس النظام في الغواصات الغربية لمرحلة سبعينات القرن الماضي، و على العموم فان بعض التقارير الغربية تشير الى ان الصينين أستفادوا من التقنيات المستخدمة في غواصاتهم الروسية الصنع من طراز كيلو المتقدمة و التي يمتلكون منها 12 وحدة في تصميم و تجهيز هذا الطراز من الغواصات أيضا. برنامج بناء هذه الغواصات أنتهى على ما يعتقد في عام 2006 بأنتاج 13 غواصة-هناك تقارير ترفع العدد الى 14 غواصة- في حوضين لبناء السفن و لوحظ ان حوض بناء السفن Jiangnan في شنغهاي بنى 4 غواصات فقط هي بالترقيم 328،325،324 و 329 و لصالح أنتاج طراز أكثر تطور و تقدم و بأستخدام تقنية محركات الدفع اللاهوائي او الدفع المستقل الا وهي غواصات طراز Yuan class. كشفت صحيفة الواشنطن تايمز أنه بتاريخ 26 تشرين أول/أكتوبر 2006 و أثناء أحدى مناورات التي كانت تقوم بها البحرية الأمريكية في بحر الصين الشرقي بين جزيرة تايوان و اليابان و بينما كانت حاملة الطائرات الأمريكية كيتي هوك USS Kitty Hawk ومجموعة القتال الخاصة بها تبحر وقتها هناك ظهرت فجاءة و على بعد 5 أميال بحرية (9 كم) أحدى الغواصات الصينية من طراز Song و بدون سابق أنذار ودون ان تكشفها أجهزة الرصد و التتبع العائدة لمجموعة قتال حاملة الطائرات والذي شكل صدمة كبيرة لدوائر البحرية الأمريكية.



الغواصات التي في الخدمة في البحرية الصينية

     الدخول للخدمة         أكمال البناء               الفئة        الترقيم
             1999                 1994                039        320
    321       039G              1999                 2001
    322       039G              2000                 2001
    314       039G              2001                 2003
    315       039G1            2002                 2003
    316       039G1            2004                 2004
   323        039G1            2004                 2004
   324        039G1             2004                2005
   325        039G1            2004                 2005
   326        039G1            2004                 2005
   327        039G1            2005                 2006
   328        039G1            2005                 2006
   329        039G1            2005                 2006
