الفصل الثالث-الغواصات-Akula I / II - Class

الغواصة النووية الروسية الهجومية / الصائدة طراز " اكوالا I / II "

“Akula I / II “ - Class ( SSGN )

التصميم والصنع :- احواض بناء السفن الحكومية الروسية – سفيرودنسك Severodvinsk / Komsomolsk Shipyard .

المهــــــام :- غواصة هجومية متعددة المهام / صائدة للغواصات .

الاستخــــدام :- بحرية روسية الأتحادية  و البحرية الهندية.

الازاحة القصـوى :- 7900 – 9500 طن ( غائصة ) ، 5700 – 7500 طن ( طافية ) .

الابعــــــاد :- الطول : 107.9 م ( اكوالا / II : 111.9 م ) ، العرض : 13.5 م ، الارتفاع : 9.6 م .

القوة الدافــعة :- مفاعل نووي واحد يبرد بالماء المضغوط PWR نوع VM - 5/OK– 650 مجهزة بوقود نووي عالي الكثافة بقدرة 19 ميغا واط و 2 محرك توربيني بخاري نوع GT 3A بقدرة حصانيه كلية قدرها 47600 ( 35 ميغا واط ) ، محركات ديزل مساعدان بقدرة حصانيه كلية قدرها 750 ( 552 كيلو واط ) ، للحالات الطارئة ( يوفران سرعة محدودة بـ 3 – 4 عقدة لفترة زمنية قصيرة ) ، محور واحد و رفاس واحد بسبعة شفرات .

التجهيز الالكتروني :- رادار بحث سطحي ، نظام ملاحة بالاقمار الصناعية ، نظام اتصالات عبر الاقمار الصناعية MGK – 80 ، انظمة اتصالات تحت الماء ، نظام قيادة ومعلومات ومعركة ، اجهزة تنصت مائي – سونار – سالب / موجب نوع MGK – 503 M ، كاشف الغام نوع MG – 70 ، انظمة حرب الكترونية مضادة ومعاونة ، نظام تحديد الصديق من العدو IFF .

التسليـــــح :- " اكوالا / واحد " : 4 انابيب اطلاق طوربيد 533 ملم ، 4 انابيب اطلاق طوربيد 650 ملم .

  " اكوالا / أثنان " : 4 انابيب اطلاق طوربيد 533 ملم ، 6 انابيب اطلاق طوربيد 650 ملم .

  كلا الطرازين يمكنها اطلاق مقذوفات (RK-55 Relief/ S-10 Granat (SS-N-21 'Sampson'; GRAU: 3K10) ( تحمل 12 مقذوف ) جوالة مضادة للسفن او الاهداف الساحلية ( برؤوس نووية / تقليدية ) بمدى يصل الى 3000 كم ، مقذوفات

(SS – N – 16 /SS – N – 15 مع 18 مقذوف ) او الطراز الجديد من الطوربيد الصاروخي الدفع Shkval 24 BA – III

( تصل سرعته الى 200 عقدة وبمدى يصل الى 10000 م ) يمكن ان تقوم ببث الالغام .

السرعة القصوى :- 33 عقدة ( غائصة ) ، 10 عقدة ( طافية ) .

عمق الــغوص :- 600 م .

فترة المـــكوث :- 100 م .

الطاقــــــم :- 73 فرداً .

الملاحظـــات :- الغواصة “ Akula " كما يطلق عليها الغرب او ما تعرف رسميا بـــ Project 971 Shtuka B واحدة من احدث الغواصات النووية الهجومية الروسية المتعددة المهام من الجيل الثالث وأساس قوة الغواصات الهجومية النووية الروسية ، بدء بناء وتطوير هذا النوع من الغواصات في عام 1976 وتزامن انتاجها مع الغواصات الاخرى طراز سيرا Sierra دخلت الغواصة الاولى ( Akula – 284)  الخدمة في عام 1985 ، وحتى عام 1990 كان يتم انتاج غواصة واحدة بالمعدل كل عام حيث تم بناء سبع وحدات منها ،  في عام 1991 ادخلت البحرية الروسية فئة معدلة من هذا الغواصات تعرف رسميا بـ الفئة Project 971 U ، Shtuka B او ما يطلق عليها الغرب بـ Improved Akula I وأبتدأت بالغواصة ( K – 461 ) انصب التعديل على زيادة تخفيض الضجيج الصوتي وتقليل البصمة الصوتية وسلحت بـ 10 انابيب اطلاق طوربيد بدلاً من 8 انابيب في الفئة ( اكوالا – 1 ) ، تشير المصادر الغربية الى ظهور فئة معدلة وجديدة في عام 1995 وقد ميزت الغواصة ( Vepr ) بهذة الفئة التي تعرف رسمياً بـ Project 971 Shtuka A / 971M Shtuka B او ( Akula II ) وتلخص التعديل على زيادة طول الغواصة بـ 37 م لاحتواء نظام دفع اقل ضجيجاً من سابقاتها. يعتقد أنه تم بناء 15 غواصة منها بكل فئاتها وفي الخدمة في البحرية الروسية من المحتمل فقط 4 غواصات فيما ينتظر عدد منها أعادة التأهيل و العمرة و كذلك التطوير، هذه الغواصات من هذه الفئة هي الأقل ضجيجا من بين جميع الغواصات السوفيتية / الروسية ، وتشير المصادر الامريكية الى انها اهدأ واقل ضجيجاً من الغواصات الامريكية طراز 688 لوس انجلس المعدلة ، جرى تصنيع هذه الغواصات من الفولاذ الواطئ المغنطة بدلاً من معدن التيتان كما جرت العادة في تصنيع الغواصات النووية الروسية وذلك لارتفاع تكاليف بناء الغواصات المصنوعة من معدن التيتان ومحدودية القدرات الانتاجية للمنشآت الصناعية الروسية في انتاج ابدان الغواصات اللازمة لبرنامج الغواصات النووية الروسية وتسليمها في مواعيدها المحددة ، كذلك لارتفاع تكاليف التشغيل والصيانة والادامة لمثل هذا النوع من الغواصات ،  تشير المصادر الغربية الى ان تشغيل هذه الغواصات يجري بشكل مقيد للمحافظة على الوقود النووي لاطول فترة ممكنة وتقليل كلف التشغيل والصيانة والادامة اللازمة لها . في عام 2012 تم الأتفاق بين الهند و روسيا على تأجير الغواصة (Nerpa- (K-152 الى الهند لمدة عشرة أعوام و لغاية عام 2022 وقد أنظمت الى البحرية الهندية في 4 نيسان/أبريل 2012 تحت تسمية INS Chakra.

                                       الملاحظات                                                                                     الفئة                                   الأسم  و  الترقيم

K-284        Akula                   971                                                 أحيلت على التقاعد في عام 2001

K-480     Ak Bars                   971                                     أحيلت على التقاعد في عام 2002 أستخدم بدن الغواصة

                                 Vladimir Monomakh SSBN في بناء الغواصة

K-263      Delfin               971                                                                      2011 أحيلت على التقاعد في عام

K-322     Kashalot                971                                                                         في الأحتياط

K-317    Pantera                  971                                      2007 في الخدمة الفعلية بعد أجراء العمرة عليها في عام

K-461     Volk                       971                                           ينتظر أجراء العمرة عليها وأجراء التعديلات المناسبة



K-391     Bratsk                   971                                                      تقرر أخراجها من قائمة الأسطول

K-328    Leopard                971                                                              تحت العمرة و التطوير

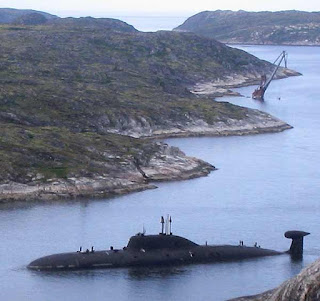

K-154     Tigr                      971                                                                   في الخدمة الفعلية

K-331   Magadan                971                                                                 في أنتظار أجراء العمرة

K-157     Vepr                    971U                                                       في أنتظار أجراء العمرة و التطوير

K-419    Kuzbass                971                                       2015  في الخدمة الفعلية بعد أجراء العمرة والتطوير عام

K-335   Gepard               971M                                       2015  في الخدمة الفعلية بعد أجراء العمرة والتطوير عام



K-337   Kuguar                 971U                                                       لم يتم أكمالها أستخدم البدن لبناء الغواصة
                                                                                                                     Yury Dolgorukiy SSBN

K-333     Rys                    971U                                                       لم يتم أكمالها أستخدم البدن لبناء الغواصة
                                                                                                               Alexander Nevsky SSBN

K-295   Samara                971                                                                   تحت العمرة و التطوير

K-152 (ex-Nerpa)

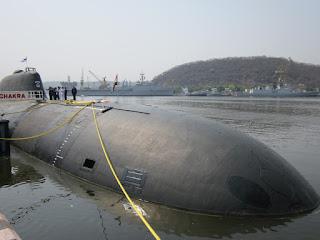

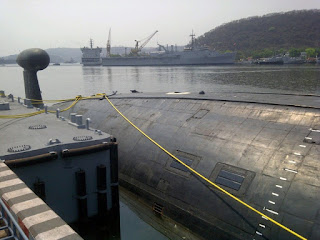

Chakra                           971I                                  تم تأجيرها للبحرية الهندية أبتداء من 2012  ولغاية 2022



K-xxx    Iribis                  971I                                       42% توقف العمل فيها منذ عام 1996 نسبة الأنجاز تبلغ
